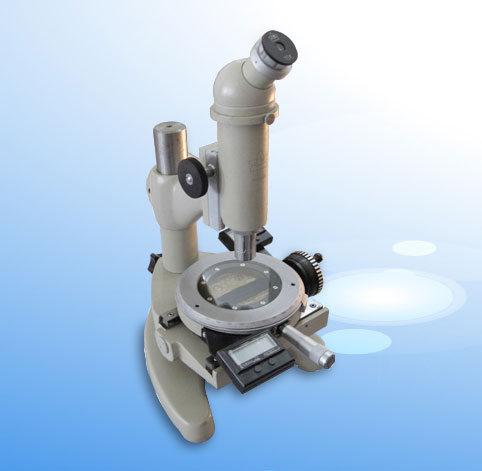

型號：數顯測量顯微鏡 15JE
1.直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔外圓直徑等等。2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。
一、測量顯微鏡 15E參數
|
光學系統 |
有限遠光學系統 | ||
|
觀察方法 |
目鏡筒 |
單目鏡筒 | |
|
光學方式 |
自然光、下照明 | ||
|
目鏡參數 |
倍率 |
10x（標） | |
|
焦距 |
5 | ||
|
物鏡參數 |
倍率 |
2.5x |
10x |
|
視場直徑 |
5.6 |
1.4 | |
|
工作距離 |
58.84 |
7.81 | |
|
測量范圍 |
X—軸移動測量范圍:50mm Y—軸移動測量范圍:13mm | ||
|
分度值 |
測微器分度值:0.01mm 測量臺刻度盤分度范圍:0˚-360˚ 測量臺刻度盤之分度值:1˚ 測量臺刻度游標讀數分度值:6′ | ||
|
工作臺直徑 |
120mm | ||
|
儀器測量準確度 |
儀器示值誤差:±（5+L/15）μm 儀器示值誤差：包括測量誤差與儀器系統誤差 注：測量地點溫度變化:(20˚±3˚)C ；L—被測件長度 | ||
|
外型尺寸 |
高325*長262*寬220mm | ||
|
重量 |
約10.6K | ||
二、成套性
|
1 |
顯微鏡主體：1臺 |
4 |
保修卡 |
|
2 |
物鏡：2.5X、10X |
5 |
合格證 |
|
3 |
產品說明書 | ||
三、選購件
|
1 |
40倍平場物鏡、外置透射光源 |
